Características

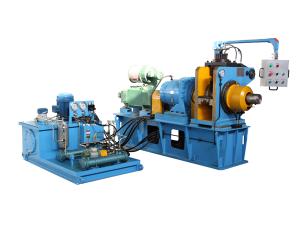

1. A máquina TJ250/45 para extrusão contínua de fio e tira plana de cobre usa haste de cobre sem oxigénio Φ8mm feita pela técnica de fundição ascendente como a matéria-prima. Esse material pode ser facilmente preparado.
2. Um molde pode fazer dois produtos, ao mesmo tempo. Isto melhora a eficiência de produção e reduz drasticamente os custos de produção.
3. O produto extrudado é macio, não necessitando tratamentos de laminagem e recozimento. A qualidade do produto é altamente garantida.
4. Essa máquina de extrusão contínua é adequada para fio de cobre e tira retangular com secção ultra pequena. Além disso, a área secional é de cerca de 2.5m2. Esse equipamento de extrusão pode ser usado para produzir condutores transpostos esmaltados para o transformador EHV.
5. O fio de cobre e tira retangular feito pelo nosso extrusor tem sido amplamente usado para motor, indústria bélica, indústria aeroespacial, etc.
| Planta | |
| 1. Suporte de desenrolamento 2. Alisador 3. Máquina de extrusão contínua 4. Sistema de arrefecimento e secagem 5. Contador de medidor |
6. Polia de guia 7. Máquina de rolamento 8. Suporte de pressão hidráulica 9. Armário de controlo elétrico 10. Consola de operação |
| Unidade de extrusão contínua principal | |
| Modelo | TJ250 |
| Diâmetro nominal da roda de extrusão | 250 mm |
| Velocidade de rotação nominal | 11RPM |
| Potência do motor principal | 45kW |
| Linha de produção | |
| Disco de viragem de haste de cobre | |
| Diâmetro | Φ 8.0 mm |
| Tolerância de diâmetro | ±0.2mm |
| Força de rendimento | 160MPa (haste de cobre sem oxigénio pelo processo de fundição ascendente) |
| Produto de fio liso | |
| Variação da área secional | 2.5-60mm² |
| Largura máxima | 15mm |
| Indicador de desempenho | Em consonância com as normas da GB5585.1-85 |
| Média de produção | 100-150kg/h |
| Capacidade instalada | 380V, 3 fases, 75KVA |
| Quantidade de Flash | 1-2% |
| Dimensão da oficina | |
| Não é menor que | Coimprimento: 22m, largura: 7 m, altura: 4 m |
| Água de refrigeração | 30 m3/h (torre de refrigeração) |
| Ar comprimido | 0.7 MPa, 1 m3/min |
| Operator | 2 |
| Composição de linha de produção | |
| Suporte de desenrolamento do material de haste | Um conjunto |
| Máquina de endireitamento e alimentação de cobre | Um conjunto |
| Máquina de extrusão contínua de cobre | Um conjunto |
| Sistema de prevenção de oxidação e refrigeração (com função de secagem por sopro) | Um conjunto |
| Dispositivo medidor | Dois conjuntos |
| Máquina de rolamento de trilho (630mm-800mm) | Dois conjuntos |
| Sistema de controlo elétrico (com tela táctil) | Um conjunto |
| Sistema hidráulico e de lubrificação | Um conjunto |
A nossa companhia é uma fabricante profissional de máquina de extrusão contínua de fio e tira retangular (plana) de cobre na China. Os nossos produtos incluem equipamento de extrusão contínua de liga de cobre, equipamento de extrusão contínua de tubo de alumínio, máquina de extrusão contínua de barras(barramentos)/haste e perfil de cobre e muito mais.
