Características
1. A máquina TJ350 para extrusão contínua de barramento e perfil em cobre pode fazer a matéria-prima em forma desejável em uma só vez. Assim, tanto o processo de produção e o período de produção são encurtados.
2. Com a técnica de extrusão contínua, esta máquina extrusora não irá produzir material remanescente, escarpa de aresta bem como outros materiais de resíduos. Desta forma, os materiais podem ser utilizados de forma eficaz com a taxa de produto acabado em cobre acima de 95%.
3. Este extrusor contínuo goza de vantagens de calor de atrito, como a fonte de calor não tendo por isso nenhuma necessidade de recozimento, aquecimento, limpeza ácida, corte, etc. Isso realmente realiza uma produção num processo curto, proteção ambiental, eficiência de energia, baixo carbono, etc.
4. O comprimento do produto é ilimitado. Este equipamento é capaz de realizar a produção contínua com alta eficiência.
5. Quanto aos produtos com a largura inferior a 100 mm, a produtividade média é de até 800 kg/h.
6. A nossa máquina de extrusão contínua é adequada para barramento de cobre puro e perfil variável que pode ser usado como os fios condutores para motor, caixa de distribuição de energia, transformador, etc.

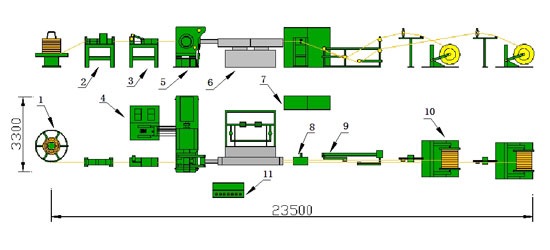

| Planta | |
| 1. Suporte de desenrolamento 2. Unidade de endireitamento 3. Máquina de corte 4. Máquina de extrusão contínua 5. Sistema de arrefecimento e secagem |
6. Contador de medidor 7. Máquina de rolamento 8. Suporte de pressão hidráulica 9. Cabine de controlo elétrico 10. Consola de operação |
| Extrusor contínuo principal | |
| Modelo | TJ350 |
| Diâmetro nominal da roda de extrusão | 350 mm |
| Velocidade de rotação nominal | 12 RPM |
| Potência do motor principal | 200kW |
| Linha de produção | |
| Disco de viragem de haste de cobre | |
| Diâmetro | Φ16 mm |
| Tolerância de diâmetro | ±0.2mm |
| Força de rendimento | 160Mpa (barra de cobre sem oxigénio pelo processo de fundição ascendente ) |
| Linha de cobre | |
| Variação da área secional | 100-600mm² |
| Largura máxima | 100mm |
| Indicador de desempenho | Em consonância com as normas da GB5585.1-85 |
| Saída média | 400-800kg/h |
| Capacidade instalada | 380V, 3 fases, 235KVA |
| Quantidade de Flash | 3-5% |
| Dimensão da oficina | |
| Não inferior a | Comprimento: 30m, largura: 9 m, altura: 8 m |
| Água de refrigeração | 80 m³/h (torre de refrigeração) |
| Ar comprimido | 0.7 MPa, 1 m³/min |
| Operator | 2 |
| Composição de linha de produção | |
| Suporte de desenrolamento do material de barra de cobre | 1 conjunto |
| Endireitadeira e alimentação da barra de cobre | 1 conjunto |
| Cortador de barra de cobre | 1 conjunto |
| Extrusor contínuo de cobre | 1 conjunto |
| Sistema de prevenção e oxidação | 1 conjunto |
| Dispositivo medidor | 1 conjunto |
| Máquina de rolamento tipo pórtico TU16 | 1 conjunto |
| Sistema de controlo elétrico (com tela táctil) | 1 conjunto |
| Sistema hidráulico e de lubrificação | 1 conjunto |
Como uma fabricante e fornecedora profissional de máquina para extrusão contínua de barramento e perfil em cobre na China, fornecemos também máquina de extrusão contínua de tira de alumínio plana, equipamento de extrusão contínua de fio de cobre plana, máquina de extrusão contínua de fio de tróle(trólebus) de liga de cobre, etc.
