Características

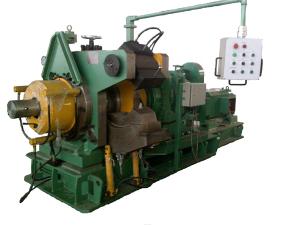

1. A máquina TJ400 para extrusão contínua de perfil moldado（soldado） e barramento em cobre usa haste de cobre sem oxigénio Φ20 mm feita com a técnica de fundição crescente como lingote para perfil de cobre sem oxigénio de alta qualidade com área seccional abaixo de 3000mm2.
2. Usando a nova técnica de corte sem rebordo em linha, esta máquina extrusora aumenta a taxa de utilização do material.
3. As ferramentas e peças sobressalentes usam a construção modular, assim, eles são caracterizados por custos de utilização baixos.
4. A largura do produto é acima de 170mm e a produtividade média atinge 1100kg/h.
5. Essa máquina de extrusão contínua é excelente para barramento em cobre, linha, barra e perfil que podem ser utilizados como os fios condutores do motor, armário de distribuição de energia, transformadores, etc.
| Planta | |
| 1. Suporte de desenrolamento 2. Unidade de endireitamento 3. Máquina de corte 4. Máquina de extrusão contínua 5. Sistema de arrefecimento e secagem |
6. Contador de medidor 7. Máquina de rolamento 8. Suporte de pressão hidráulica 9. Cabine de controlo elétrico 10. Consola de operação |
| Extrusor contínuo principal | |
| Modelo | TJ400 |
| Diâmetro nominal da roda de extrusão | 400mm |
| Velocidade de rotação nominal | 10 RPM |
| Potência do motor principal | 250kW |
| Linha de produção | |
| Disco de viragem de haste de cobre | |
| Diâmetro | Φ20 mm |
| Tolerância de diâmetro | ±0.2mm |
| Força de rendimento | 160Mpa (barra de cobre sem oxigénio pelo processo de fundição ascendente ) |
| Barramento em cobre | |
| Variação da área secional | 150-4500mm² |
| Largura máxima | 170mm (ou 20-70mm barra de cobre ) |
| Saída média | 1100kg /h |
| Capacidade instalada | 380V, 3 fases, 315KVA |
| Quantidade de Flash | 3-6% |
| Dimensão da oficina | |
| Não inferior a | comprimento: 30m, largura: 8m, Altura: 8m |
| Água de refrigeração | 80 m³/h (torre de refrigeração) |
| Ar comprimido | 0.7 MPa, 1 m³/min |
| Operator | 2 |
| Composição de linha de produção | |
| Suporte de desenrolamento do material de barra de cobre | 1 conjunto |
| Endireitadeira e alimentação da barra de cobre | 1 conjunto |
| Cortador de haste de cobre | 1 conjunto |
| Extrusor contínuo de cobre | 1 conjunto |
| Sistema de prevenção de oxidação e refrigeração (com função de secagem por sopro) | 1 conjunto |
| Dispositivo medidor | 1 conjunto |
| Máquina de rolamento de trilho tipo pórtico 1600 | 1 conjunto |
| Sistema de corte com serra (comprimento fixo: 6m) | 1 conjunto |
| Sistema de controlo elétrico (com tela táctil) | 1 conjunto |
| Sistema hidráulico e de lubrificação | 1 conjunto |
A nossa companhia é uma fabricante especializada de máquina de extrusão contínua de perfil e barramento em cobre na China. Nós fornecemos uma vasta gama de produtos, incluindo equipamento de extrusão contínua de tubo de alumínio, máquina de extrusão contínua de fio e tira retangular (plana) de alumínio e mais.
