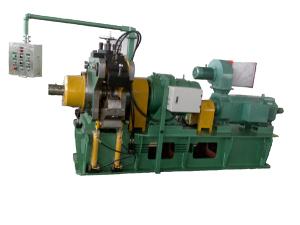

    Máquina de extrusão contínua para fios retangulares e tiras planas TJ300

    A máquina TJ300 para extrusão contínua de tira plana (retangular) e fio de cobre, adicionada com os procedimentos de acabamento e endurecimento em linha, é capaz de produzir fios planos de cobre rígidos de primeira qualidade. Uma haste de cobre pode ser feita em duas peças de produtos de cobre simultaneamente através de sistemas de extrusão contínua e alimentação. Isto também reduz a pressão dentro da cavidade do molde e prolonga a vida útil da cavidade do molde.

    O equipamento de extrusão contínua precisa de apenas 2 operadores, reduzindo significativamente os custos de trabalho. Ele pode ser utilizado para produzir cobre puro ou fio liso de cobre prateado, fio redondo e perfil de cobre. Estes produtos podem ser utilizados como o condutor transposto, fio coberto de papel, fio coberto de seda, cabo e fio elétrico, etc.

    Planta
    1. Suporte de desenrolamento
    2. Unidade de endireitamento
    3. Máquina de corte
    4. Máquina de extrusão contínua
    5. Sistema de arrefecimento e secagem
    6. Contador de medidor
    7. Polia de guia
    8. Máquina de rolamento
    9 Suporte de pressão hidráulica
    10. Cabine de controlo elétrico
    11. Consola de operação
    Especificações técnicas da máquina extrusora contínua TJ300
    Extrusor contínuo principal
    Modelo TJ300
    Diâmetro nominal da roda de extrusão 300 mm
    Velocidade de rotação nominal 11 RPM
    Potência do motor principal 90kW/1000 RPM
    Disco de viragem de haste de cobre
    Copper Rod Blank
    Tolerância de diâmetro Φ12.5 mm
    Diameter Tolerance ±0.2mm
    Força de rendimento 160Mpa (barra de cobre sem oxigénio pelo processo de fundição ascendente )
    Fio liso
    Variação da área secional 10-250mm²
    Largura máxima 45mm
    Indicador de desempenho Em consonância com as normas da GB5585.1-85
    Média de produção 200-450kg/h
    Capacidade instalada 380V, 3 fases, 115KVA
    Quantidade de Flash 1-3%
    Dimensão da oficina
    Não inferior a Comprimento: 30m, largura: 7 m, altura: 4 m
    Água de refrigeração 40 m³/h (torre de refrigeração)
    Ar comprimido 0.7 MPa, 1 m³/min
    Operator 2
    Composição de linha de produção
    Suporte de desenrolamento do material de barra de cobre 1 conjunto
    Máquina de endireitamento de barra de cobre 1 conjunto
    Máquina de corte e alimentação de barra de cobre 1 conjunto
    Extrusor contínuo de cobre 1 conjunto
    Sistema de prevenção de oxidação e refrigeração (com função de secagem por sopro) 1 conjunto
    Dispositivo medidor (com braço oscilante ) 1 conjunto
    Máquina de rolamento de trilho (800 mm) 2 conjunto
    Sistema de controlo elétrico (com tela táctil) 1 conjunto
    Sistema hidráulico e de lubrificação 1 conjunto
    Accessórios incluidos
    Roda de extrusçao 3 pcs
    Cavidade de molde 3 pcs
    Molde 10 pcs
    Base de molde 10 pcs
    Óleo de vedação 1 conjunto
    Raspador 3 pcs

    A nossa companhia é uma fabricante experiente de equipamento de extrusão contínua de tira plana e fio de cobre na China. Nós fornecemos vários tipos de produtos tais como máquina de extrusão contínua de fio de cobre liso(retangular), máquina de extrusão contínua de perfil condutor e fio de alumínio e equipamento de extrusão contínua de liga de cobre.
