Características

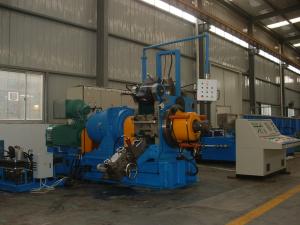

1. A máquina de extrusão contínua para revestimento de cabo em alumínio adota o método de revestimento tangencial para extrudir continuamente o material de alumínio em bainha de alumínio. Em seguida, a bainha de alumínio é revestida na camada externa do cabo e é extraída para o produto final.
2. Com o método de revestimento transparente, o produto fica isento de problema de qualidade de costura. Por outro lado, a bainha tem capacidade de vedação excelente.
3. O nosso equipamento de extrusão contínua não tem procedimento de aquecimento, de modo que economiza o espaço o equipamento e a energia.
4. A máquina de extrusão contínua pode ser usada para fabricar cabo, cabo coaxial CATV de bainha de fibra, cabo revestido resistente ao fogo para o sinal de televisão e sinal de comunicação ferroviária.
| Tipo de máquina | Tipo de revestimento tangencial | ||||
| Diâmetro nominal da roda de extrusão | Φ350mm | ||||
| Velocidade de rotação nominal | 16.7 RPM | ||||
| Potência do motor principal | 200kW/1500 RPM | ||||
| Diâmetro | 2×Φ9.5mm | ||||
| Tolerância de diâmetro | ±0.2mm | ||||
| Resistência máxima à tração | ≤95MPa | ||||
| Material: haste de alumínio para rolamento e revestimento contínuo | |||||
| Máquina de revestimento | -9 | -12 | -13 | -15 | |
| Diâmetro externo da camada de isolamento | 9.00mm | 11.43mm | 13.03mm | 14.35mm | |
| Diâmetro externo do condutor | 10.30mm | 12.70mm | 14.30mm | 15.88mm | |
| Velocidade máxima da linha | 80m/min | ||||
| Quantidade de Flash | 5% | ||||
| Fornecimento de potência | 3 fase , 50Hz, 380V, 350KVA | ||||
| Ar comprimido (no óleo ou água) | 0.7MPa, 5m3/min | ||||
| Ar comprimido (no óleo ou água) | 0.4MPa, 50tons/h | ||||
| Dimensão da oficina | 55m ×12m×6m | ||||

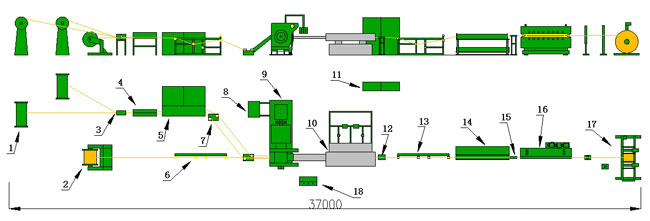

Planta
| 1. Suporte de desenrolamento de haste de alumínio 2. Unidade de endireitamento 3. Sistema de limpeza de haste de alumínio 4. Volante 5. Suporte de desenrolamento 6. Guia polia 7. Máquina de revestimento contínuo |
8. Sistema de secagem e arrefecimento 9. Roda de tração 10. Guia polia 11. Máquina de rolamento 12. Suporte de pressão hidráulica 13. Cabine de controlo elétrico 14. Consola de operação |
Sendo uma fabricante profissional de máquina de extrusão contínua para revestimento de cabo em alumínio na China, nós também fornecemos equipamento de extrusão contínua de cobre de liga, máquina de extrusão contínua de perfil e barramento de liga, equipamento de extrusão contínua de tubo de alumínio, máquina de extrusão contínua de fio liso de cobre e muito mais.
